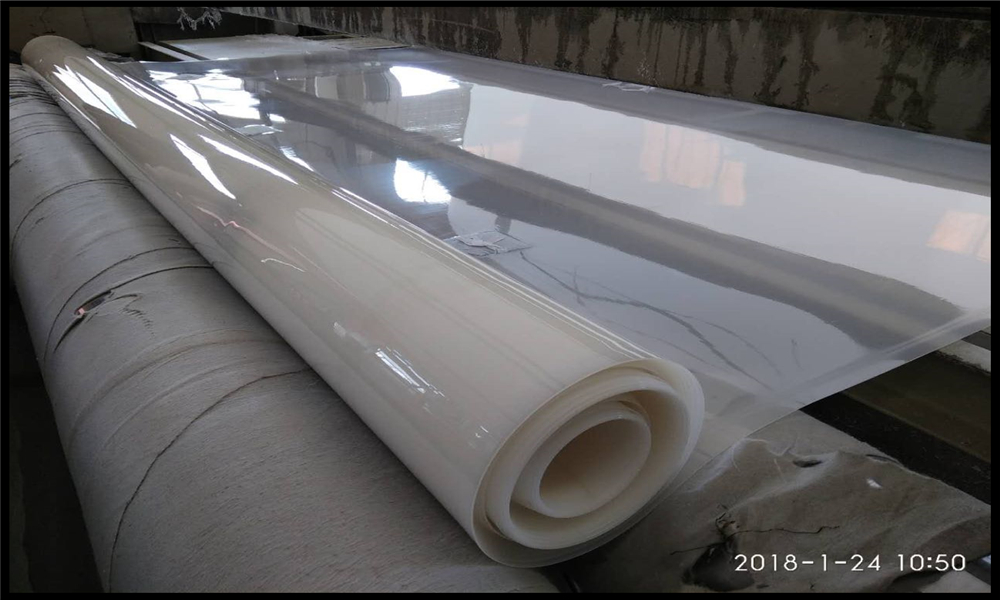

公司接到一個(gè)工程，要求是選用單層土工膜,膜料厚0.25mm。因土工膜幅寬較大,為確保焊接質(zhì)量和施工方便,必須在施工現(xiàn)場焊接。為提高接頭強(qiáng)度,采用焊接方法連接,熱熔焊法施工。由于本工程規(guī)模較小,采用普通電熨斗焊接,功率1000W。
膜料連接質(zhì)量的好壞是土工膜防滲性能成敗的關(guān)鍵,要求專業(yè)技術(shù)人員到現(xiàn)場指導(dǎo)、培訓(xùn),保持施工隊(duì)伍的穩(wěn)定,以確保連接質(zhì)量。
首先聚乙烯土工膜自上而下鋪好后,將相鄰幅面的聚乙烯土工膜向下滾鋪,調(diào)整兩幅膜焊接邊緣走向,使相鄰膜料幅邊有18cm- 20cm寬的搭疊焊接段。焊接前先用電吹風(fēng)吹去膜面上的砂子、泥土等臟物,保證膜面干凈。在焊接部分的底部先墊一條長木板(寬約20cm-30cm),以便焊機(jī)在平整的基面上行走,保證焊接質(zhì)量。正式焊接前,再在焊接部分的上面放一塊鋁合金板或硬紙板(寬約15cm),以便焊機(jī)上啟。焊縫方向?yàn)檠貕纹伦韵露吓佬?焊縫寬10cm。焊接時(shí)電熨斗的移動(dòng)速度和放置時(shí)間受施工時(shí)外界氣溫的影響較大。本工程在11月施工,氣溫較低,又因膜料表面先放一塊硬紙板,導(dǎo)熱時(shí)間相對(duì)延長,電熨斗停留時(shí)間一般需3s- 4s,并需根據(jù)現(xiàn)場焊接情況來回快速移動(dòng)1次至2次,做到既不過火燙壞,又能粘牢固,焊接速度約0.8m/min-1.0m/min。
